Opis
A-Eno orodje za elektromagnetno pregledovanje ohišja (ECIT43C) je elektromagnetno orodje za merjenje korozije z zunanjim premerom 43 mm, ki ga je mogoče upravljati skozi ohišje.
Ima edinstveno zmožnost hkratnega pregleda ohišja in do 3-4 plasti cevi za njim. Ni potrebe po dragi opremi za remont vrtine, niti ni potrebe po dolgotrajnem in napornem razstavljanju zaključnih cevi, saj je mogoče oceniti celovitost niza ohišja.
Nova generacija ECIT43C lahko oceni kvantitativne meritve debeline in odkrije poškodbe do štirih koncentričnih cevi. Napredno orodje združuje visoko{2}}zmogljiv oddajnik, izboljšano-razmerje med-signalom in -šumom (SNR) elektronsko opremo ter popolnoma visoko-konfiguriran zajemni modul in algoritme. Ta prilagodljiv pristop omogoča široko paleto ocenjevalnih aplikacij v različnih testnih okoljih.
Tehnični parametri
|
Splošne specifikacije |
|
|
Premer |
43 mm (1-11/16 in) |
|
Temperaturna ocena |
-20 stopinj -175 stopinj (-20 stopinj F-347 stopinj F) |
|
Ocena tlaka |
100Mpa |
|
Dolžina |
1750 mm (68,9 in) |
|
Teža |
8,25 kg |
|
Merilno območje |
60-473 mm |
|
Material zunanjega ohišja |
TC18 |
|
Število preskusnih krivulj |
127 |
|
Hitrost beleženja |
400 m/h (22 ft/min) |
|
Prva cev |
|
|
Največja debelina ohišja |
20 mm (0,78 in) |
|
Natančnost debeline |
0,190 mm (0,0075 in) |
|
Minimalna vzdolžna razpoka ohišja |
0,08*Obseg ohišja |
|
Druga cev |
|
|
Največja debelina ohišja |
18 mm (0,7 in) |
|
Natančnost debeline |
0,254 mm (0,01 in) |
|
Minimalna vzdolžna razpoka ohišja |
0,18*Obseg ohišja |
|
Tretja cev |
|
|
Največja debelina ohišja |
16 mm (0,63 in) |
|
Natančnost debeline |
1,52 mm (0,06 in) |
|
Minimalna vzdolžna razpoka ohišja |
0,27*obseg ohišja |
Lastnosti
◆ Orodje za elektromagnetno pregledovanje ohišja (ECIT43C)deluje v načinu gostih intervalov, identificira do 127 testnih krivulj in uporablja povsem-nov grafični algoritem za predstavitev testnih krivulj v obliki spektra.

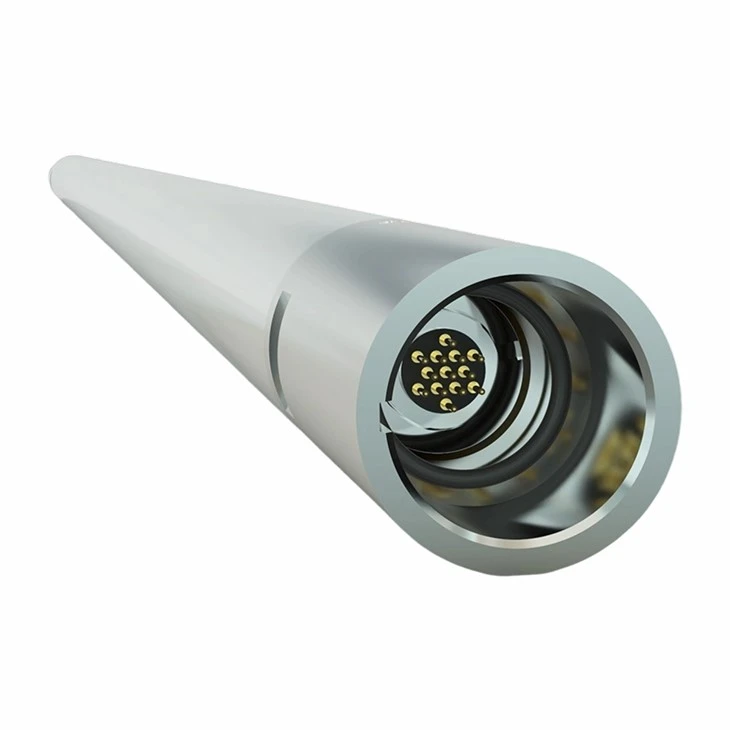

◆ Sprejema 13-jedrni hitri konektor, ki ga je mogoče preprosto in hitro povezati z gama, temperaturo v vrtini, CCL, večkrakim čeljusti, MCBL, "Eagle Eye" v vrtini in drugimi orodji.
◆ Z majhnim premerom, ki omogoča testiranje skozi ohišje/cev.
◆ Preizkuša lahko več plasti ohišja, do 3-4 plasti cevi.
◆ Nima občutljivih zahtev za medij v preskusni vdolbini, ponuja širok razpon prilagodljivosti.
Aplikacije
◆ Lahko beleži zelo-nagnjene in vodoravne vrtine.
◆ Lahko pregleda notranjo in zunanjo steno razpoke ohišja.
◆ Prepozna lahko vrsto poškodbe ohišja: vodoravna razpoka, navpična razpoka, korozija itd.
Zakaj izbrati olje A-One?
Orodje za elektromagnetno pregledovanje ohišja (ECIT43C)ima niz kratkih ("C") in niz dolgih ("A") senzorjev. Sprejema načelo prehodne elektromagnetnosti, kjer oddajna sonda prenaša visoko{1}}energijske elektromagnetne impulze v okoliško cevje. Orodje, ki temelji na fizikalnih načelih impulznih vrtinčnih tokov (PEC), beleži sestavljeno slabljenje signalov vrtinčnih tokov. Ti signali se uporabljajo za oceno stanja cevovoda.
Dolg senzor posname do 127 kanalov, s časi upadanja v razponu od 1ms do 280ms. To zajame hitre signale slabljenja signalov daljnega-polja od cevi iz zlitin do velikih ohišij. Kratek senzor ima manjšo merilno zaslonko in višjo navpično ločljivost za skeniranje notranje cevi.
